ARINC664

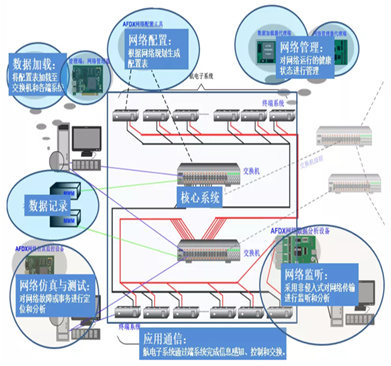

AFDX 网络系统主要由交换机(Switch，SW)、端系统( End System，ES)以及通信链路组成。交换机是AFDX网络实现无阻塞交换的数据中枢，根据预先设定的传输路径、带宽及优先级，采用过滤、警管、监控、诊断等控制技术，实现AFDX网络确定性、高带宽、低延迟数据交换；端系统是航空子系统实现AFDX网络通信和数据共享的接口，根据预先设定网络配置，完成各类数据信息的解析和处理，发送和接收。

支持多种通用计算机总线平台： PCI、CPCI/PXI、PMC、PC104+

AFDX/ARINC 664 双冗余或两个独立的10/100Base T RJ45

硬件实现传输层（ UPD ）、网络层 IP ）、链路层Virtual Link ）及物理层 PHY 4 层协议

发送支持 128 个 VL ，每个 VL 支持 4 个子 VL 队列，每个队列深度最大 256 帧

发送调度和流量规整、接收帧过滤、检索完全采用硬件实现

BAG 支持 ARINC664 和波音787 双重标准
